安全でプレイしやすい設置のために、設置場所・投影サイズと高さ・取り付け・配線をまとめています。
設置場所を選ぶ
HOKUYOを設置する壁は、障害物のない、平らでできるだけ白い壁面を使ってください。家具・障害物・曲面・段差があると、安全性やキャリブレーションに支障が出ます（スクリーン投影も行わないでください）。センサーの特性上、投影面の上部中央への固定設置を推奨します。
上部中央に固定すると、キャリブレーション誤差が少なくプレイしやすくなります。左右の端に寄るほど誤差が出やすくなります。
投影サイズと高さ
基本の推奨投影サイズは80〜120インチ（横幅約2,600mm×高さ約1,500mm）、最大は140インチ（縦1,743mm×横3,099mm）です。映像の高さは床面から50〜70cmを推奨し、重度障害のお子さんには手の届く20〜30cmもおすすめです（床への投影も可能）。

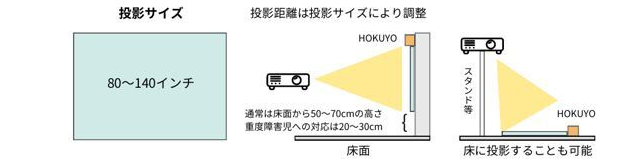

▼ 投影サイズと投影距離の目安（スタンド投影・床への投影も可）
HOKUYOの設置位置は、最も遠い角までの距離が2.4m以内になるようにしてください。この条件を満たすことで、動作精度のズレが起きにくくなります。

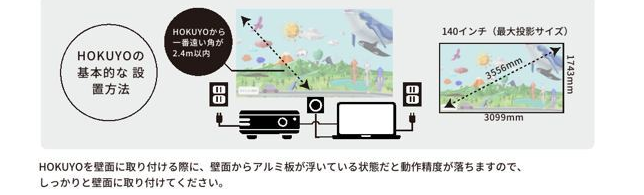

▼ 最大投影サイズ140インチと「最も遠い角まで2.4m以内」の目安
精度の2ポイント
① HOKUYOから最も遠い角までの距離を2.4m以内にする。
② 壁面からアルミ板が浮くと精度が落ちるため、壁にしっかり固定する。
① HOKUYOから最も遠い角までの距離を2.4m以内にする。
② 壁面からアルミ板が浮くと精度が落ちるため、壁にしっかり固定する。
HOKUYOを取り付ける
金具部分の2か所の穴を、壁に合った平ネジ等でしっかり固定します。電源ケーブルと有線LANケーブルの2本は、ケーブルモールでカバーすると見た目が整い安全性も高まります。DIY設置も可能ですが、きれいに仕上げたい場合は電気工事業者へご依頼ください。

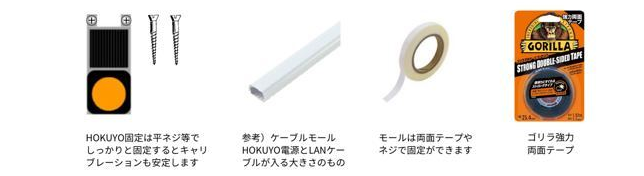

▼ 取り付けに使う部材の例（固定金具・ケーブルモール・マスキングテープ・強力両面テープ）
参考：弊社ではデモ体験会等の一時的な設置には、強力両面テープ「ゴリラテープ」（25.4mm×1.52m、Amazon価格1,190円／2025.8時点）をよく使用しています。
上部・下部どちらに設置する？
- 上部に設置：ビス止め等の壁面施工が必要。投影面の横幅は2〜3m程度を推奨（1名利用や大きく動かさない場合は2m未満でも可）。
- 下部に設置：ビス固定が推奨。粘着テープ使用時は粘着力を都度確認。位置は投影面の左下または右下で、利用者の胸の高さより低い位置が望ましい。

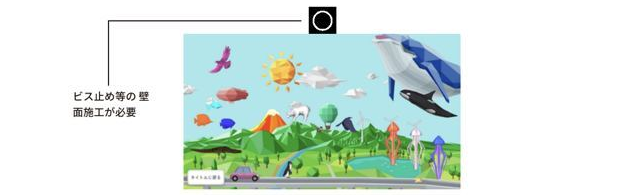

▼ 投影面の上部にHOKUYOを設置する場合（ビス止め等の壁面施工が必要）

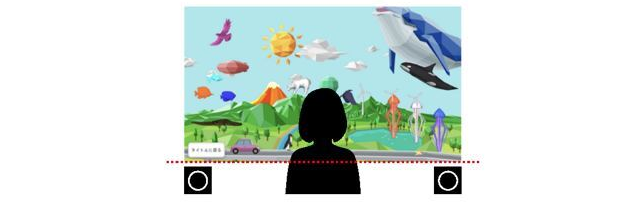

▼ 投影面の下部にHOKUYOを設置する場合（赤点線＝利用者の胸より低い位置）

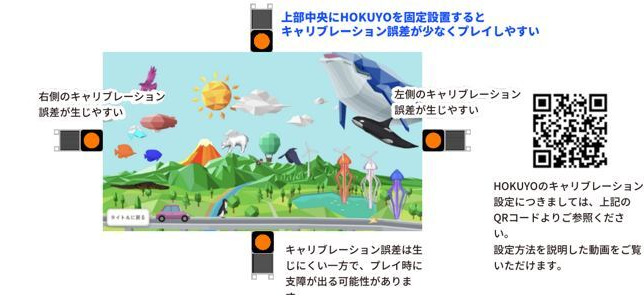

▼ 設置位置を決めたら：位置ごとのキャリブレーション設定へ
設置位置（上部・下部・右側・左側）ごとの設定手順は「キャリブレーション」をご覧ください。
ネジで固定できないときは「腰より下」へ
両面テープ等で設置する場合は必ず映像面の下部（利用者の腰より下）に設置してください。テープがはがれて上部から落下すると、ケガや故障につながります。
両面テープ等で設置する場合は必ず映像面の下部（利用者の腰より下）に設置してください。テープがはがれて上部から落下すると、ケガや故障につながります。
配線をつなぐ
HOKUYO本体からは「電源系」と「LAN系」に分かれます。PCとプロジェクターはHDMIで接続。PCはHOKUYOと有線LANでつなぎ、アプリ起動やデータ保存のためWi-Fiも併用します。

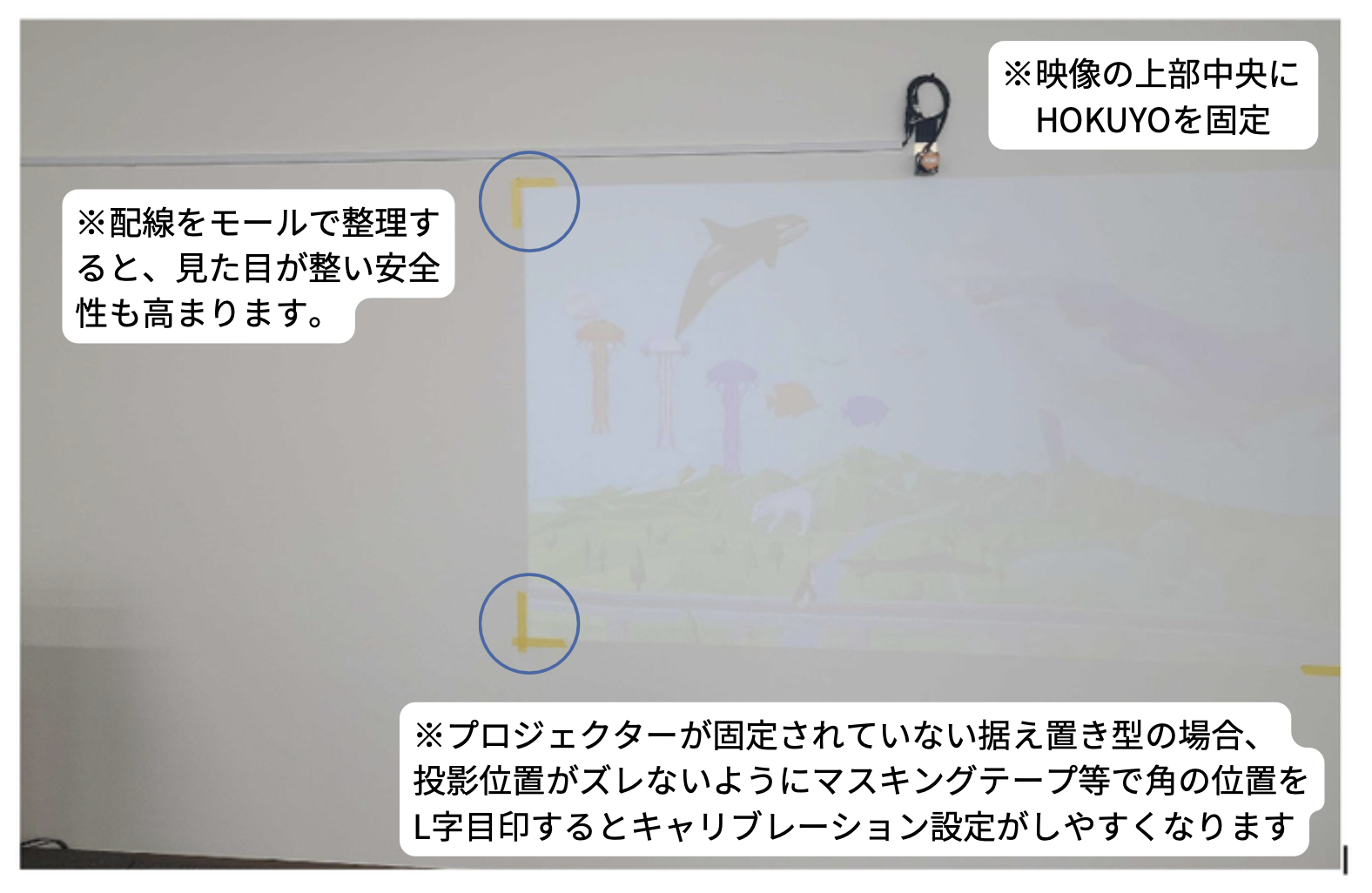

▼ 実際のHOKUYO設置イメージ（推奨図）

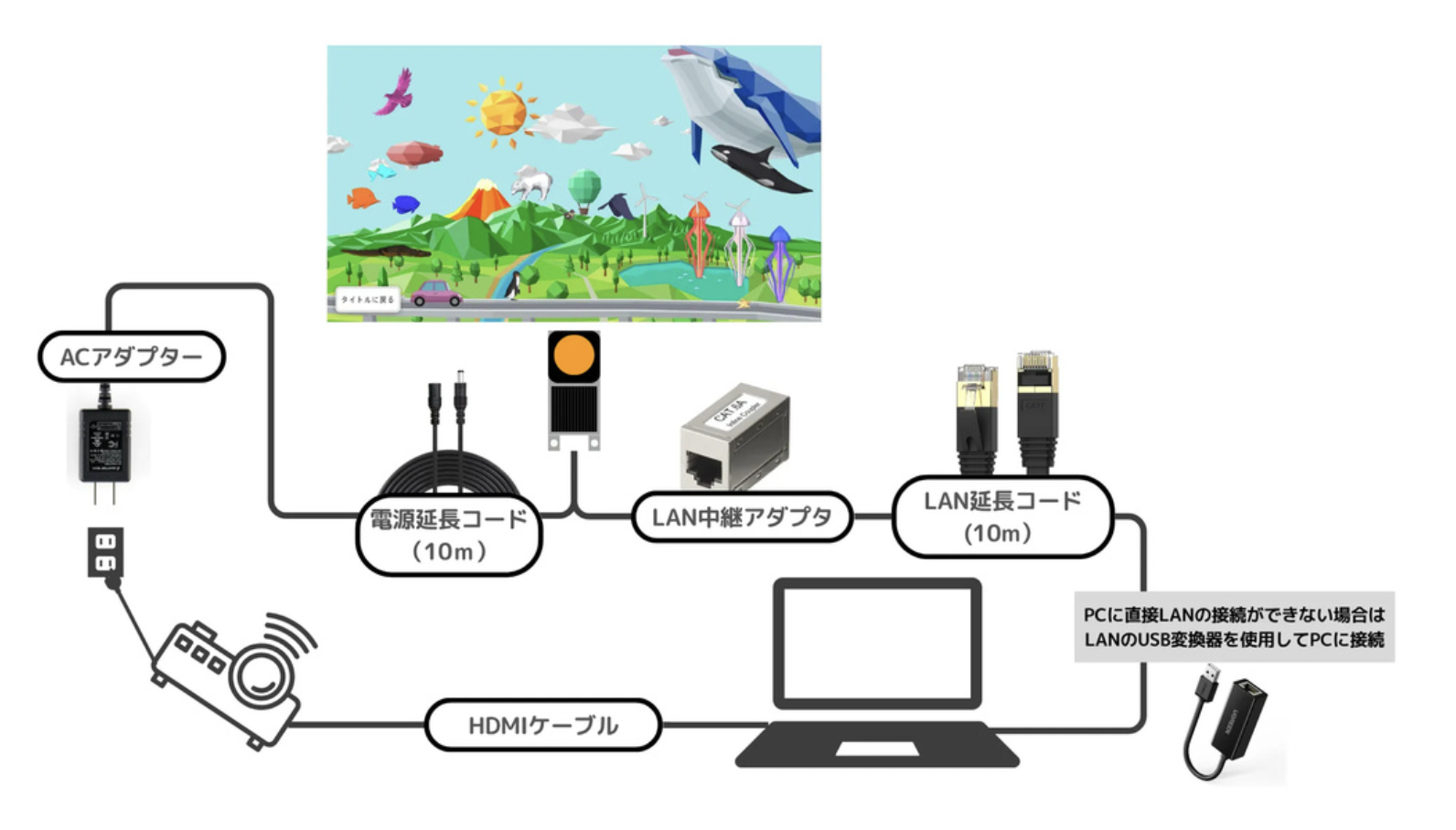

▼ HOKUYO配線図（電源系・LAN系の全体像）
図中の構成：ACアダプター／電源延長コード（10m）／LAN中継アダプタ／LAN延長コード（10m）／HDMIケーブル。PCに直接LANを接続できない場合は、LANのUSB変換器を使用してPCに接続します。
据え置き型でプロジェクターが固定されていない場合、角の位置をマスキングテープでL字に目印しておくと、キャリブレーションがしやすくなります。
